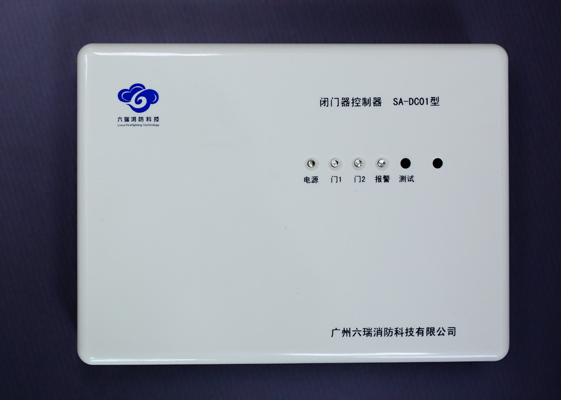

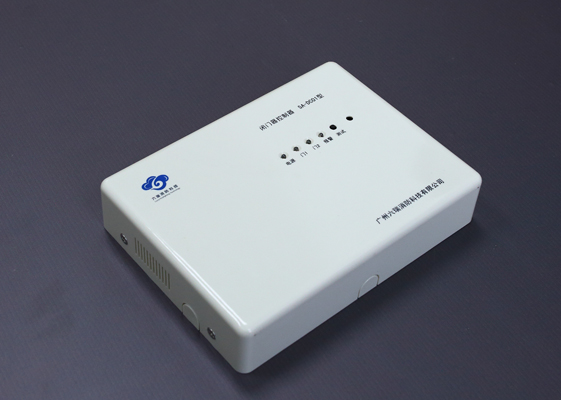

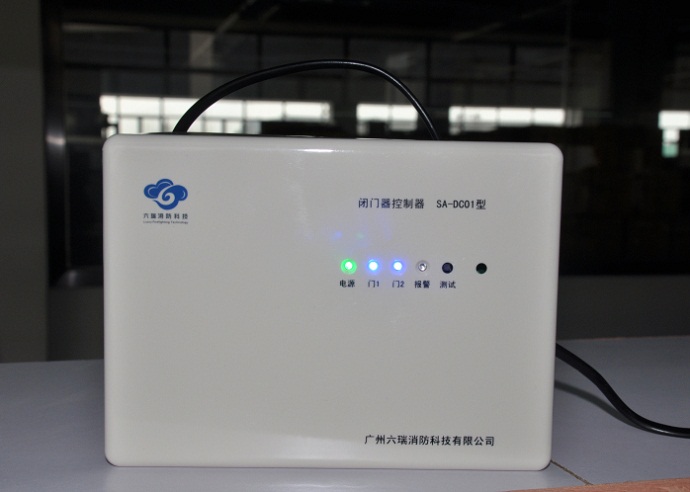

閉門器控制器SA-DC01

產品說明

1、電源輸入：直流24V電源輸入端，可為2個各小于200mA負載的閉門器提供支持。

2、閉門器1供電：為閉門器1提供電源.端口有短路保護，當這個輸出端的線路短路時，不會影響到另一路閉門器的電源供給和控制板的其他正常工作。

3、閉門器2供電：為閉門器2提供電源.端口有短路保護，當這個輸出端的線路短路時，不會影響到另一路閉門器的電源供給和控制板的其他正常工作。

4、消防輸入：此端口既可以接入24V直流信號也可以接入無源開關信號。當接入24V直流信號時，須將J1的2-3短接；當接入無源開關信號時，須將J1的1-2和3-4分別短接。當選擇有源信號并輸入24V直流信號時，或者選擇無源信號并使輸入信號短連時，控制器將順序切斷閉門器1和閉門器2的供電，達到關門目的?？刂破髟谑盏较佬盘?hào)后切斷閉門器1電源的同時會點亮紅色報警指示燈并在信號反饋端輸出反饋信號。

5、煙感輸入(可選)：無源開關量輸入。當此輸入端口短連時,，控制器將順序切斷閉門器1和閉門器2的供電,達到關門目的，控制器在收到煙感信號后切斷閉門器1電源的同時會點亮紅色報警指示燈并在信號反饋端輸出反饋信號。

6、測試按鍵：為模擬測試消防信號輸入來檢測控制器輸出控制而設計。按下此鍵時，控制器將順序切斷閉門器1和閉門器2的供電，達到關門目的。在切斷閉門器1電源的同時會點亮 紅色報警指示燈并在信號反饋端輸出反饋信號。

7、信號反饋端：當有消防信號/煙感信號輸入或按下測試按鍵時，信號反饋端動作,輸出與正常情況相反的可選的(打開/閉合)的開關量信號。
